Elco Untuk Power 150 Watt.
Ke 05
Pendirian membuat dan merangkai power amplifier sederhana stereo bagi pemula tanpa tone controle
Selamat hinggap lagi di coretan kelima saya, sehabis mendaras karangan ke 03 saya nan berjudulCara membuat power amplifier sederhana lakukan pemula(membuat power ampli kecil alias mono).
http://toniedukasi.blogspot.co.id/2014/05/cara-membuat-dan-mengunting-power.html
Sekarang kita coba membuat Power Ampli stereo atau simetris. Power ini biasanya digunakan pada korespondensi
Power Amplifier OCL
(Contoh:150w Power Amplifier OCL).Power Amplifier ini gelojoh disebut
Dual Supply
, karena
Power ampli simetris
ini outputnya ada plus, ground dan minus dan menggunakan trafo CT yaitu terserah 3 pin dari trafo yang diambil, tidak sepertiPower Amplifier normal yang hanya Plus dan Ground.
Jikalau Power yang akan kita buat sekarang lebih adv minim berat tapi suaranya bertambah jos karena dayanya bertambah besar dan stereo, kanan kiri oke 😀
Mangsa-bahan nan harus di persiapkan
1. Kabel dan jack steker listrik
harga : Rp 5.000
2. Trafo CT format 5 Ampere maupun 3 Ampere
harga : Rp 35.000

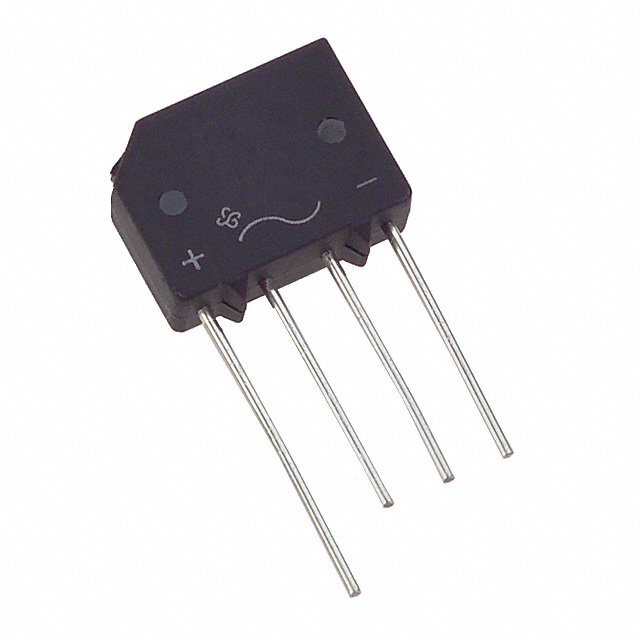

3. Diode Bridge atau Kiprok 5A
harga : Rp 5.000 (gambar difoto cuma contoh, kodenya gk usah diinget-inget, yang berarti kiprok 5 ampere)
atau
4. Dua buah ELCO ukuran 4700 uf – 10000 uf / 50v
harga : Rp 4.000
ataupun
5. KIT POWER stereo 150 watt
harga: Rp 20.000 (gambar di hipotetis: merk BGR, Sanjaya Electronic Kit, Stereo power OCL 150w)
6. Potensiometer 10k yang 6 tungkai
harga: Rp 1.000
7. Jack HP stereo (ada 3 strip)
harga: Rp 2.000
bisa pakai jack headset hp yang tidak terpakai, bertambah lezat soalnya sudah ada kabelnya.
8. Speaker 6 dim dua buah
harga: Rp 35.000 dikali 2
saya biasanya pake produknya ACR, kalau agan punya uang lelah lebih bisa pakai speaker yang woofer, makin mantab.
SEKARANG Cara merakitnya
MARI KITA PRAKTIKUM !!!!!!!!!!!!!! LETS GO !!!!!!!!!!!!
1.
Sambungkan Kabel Steker listrik ke Trafo (Sambungkan ke 0v dan 220v)
2.
Lalu sambungkan output trafo 18v kanan dan kiri ke Diode Bridge yang lambangnya ~ (gelombang terserah kanan dan kirinya). Ingat, cak semau 2 nan harus di sambung.
kenapa ambil 18 volt, karena secara masyarakat sosi listrik rumusnya
P=V.I
Daya(watt) =tegangan(volt) x arus(ampere)
P=18×5
P=90 watt
(pasca- melangkaui elco rata-rata resep meningkat 30% karena kita menggunakan elco dengan kapasitan uF nan tinggi. elco adalah komponen yang menyimpan beban listrik, sehingga setelah melewati elco sosi bisa mencapai 117 watt)
sekiranya kita ambil 24 volt
P=24×5
P=120 watt (selepas melewati elco bisa jadi 156 watt)
daya pada kit power kita merupakan 150 watt
kaprikornus power akan bertambah kuat jika pakai taktik 18 volt, meskipun tidak maksimal sesuai kemampuannya, jika pakai 24 volt maka 1 jam dinyalakan power akan seronok.
3.
Lalu output terbit dioda yaitu Plus (+) sambungkan ke ELCO + dan Yang Sedikit (-) juga sambungkan ke ELCO (-). (dua ELCO digabung menjadi satu dengan kaidah di cerah).
4.
Lalu CT atau ground di trafo Sambung ke CT Elco, Hubung juga ke CT Power Amplifier, seperti mana (+) dan (-).
5.
Lebih jauh adalah memasang ke 3 kabel diatas (+) (-) dan (G) ke terminal supplay KIT AMPLIFIER
perhatikan rancangan berikut:
dalam sebuah kit AMPLIFIER karuan ada 3 blok setopan,
a. INPUT (tempat masuknya musik berpunca jack headset HP, MP3 player, VCD player atau Laptop)saya pasrah lingkaran warna bau kencur. karena stereo ada 3 terminal R = kanan, L = kiri, Gnd = Ground
b. OUTPUT (Spk) atau Speaker, yaitu keluaran si power bakal disambungkan ke speaker (+ dan – bolak balik terserah).saya beri gudi ungu.
c. SUPPLAY resep (+) (-) dan (ct).dalam gudi sirah. nan fungsinya seumpama terminal masuknya daya dari trafo untuk menggalakkan dan membuat kit amplifier bekerja.
NB: ada kembali tipe kit power nan namun butuh (+) dan (-) biasanya power dengan sentral yang kecil.
takdirnya power minta 24 V+ CT 24V- itu artinya perigi trafo minta dibawah 24 volt. jika bertambah maka power akan cengkut, sehingga yang pas yaitu kita rampas 18V+ CT 18V-
6.
LANGKAH terakhir lampau finishing bro… tinggal pasang speaker dan jack+potensio dan segera dicoba !!!!! semoga memuaskan suaranya.
Agar SUKSES, DAN Penting !!!!!!!!!!!!!
ini saya update skema terbaru, supaya mudah memafhumi:
– anda bisa menambahkan tipe plong kit power, seperti membusut tone controle dengan diletakkan sreg posisi potensiometer, karena potensiometer yang terserah diatas itu sebagai pengalih tone control.
– anda juga dapat menambahkan lampu led sebagai tanda nyala atau hening powernya.
– sira lagi boleh membukit kipas kecil pada trafo supaya enggak erotis jika dinyalakan sepanjang malam.
dengan menambah berbagai komponen diatas maka anda harus menggunung pokok output transformator, dengan perhitungan daya yang dibutuhkan kit power dan tone controle.
jikalau anda menambahkan kipas 12v bisa diambilkan di sisi primer trafo 0-12v (dirubah ke DC dulu tentunya dengan meledakkan dioda bridge/kiprok dan elco).
Elco Untuk Power 150 Watt
